①概述:
球形钢支座是一种适用于大跨度和特大跨度空间结构的新型支座,这种这种能够承受较大的压力和拉力,并能实现自由滑动和一定程度的转动,可以有效的释放结构产生的温度应力,满足在地震中结构可能产生的较大变形,结构紧凑安装方便,与上部支撑结构能很好的共同工作。

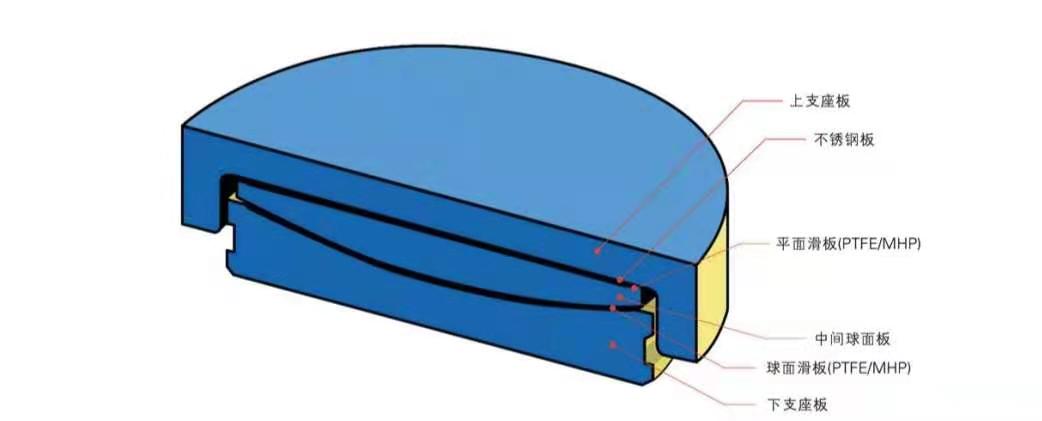

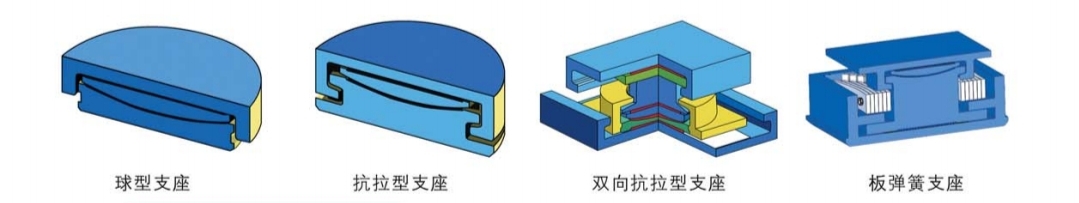

②支座结构示意图:

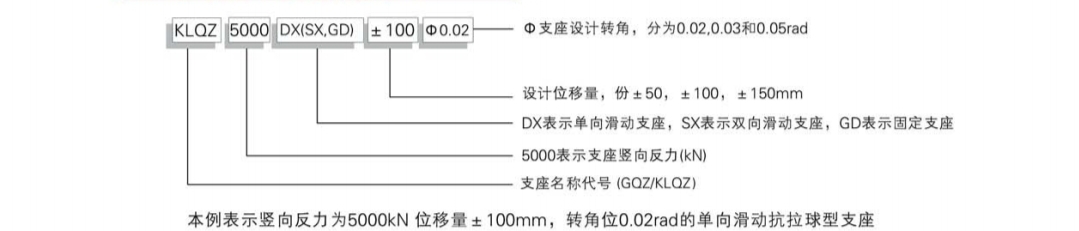

③球形钢支座代号表示方法:
④球形钢支座主要特点:
1、万向承载,受力均匀,万向转动;
2、极高的抗压能力;
3、具有较高的抗震能力。(9度地震下,在上下部结构不破坏的情况下,支座本身不会破坏)
4、静钢度大,支座本身产生变形极小;
5、主要适用于大跨度和特大跨度空间结构;
6、耐久性好,适用温度范围大(﹣40℃~﹢70℃)
7、体积小,重量轻,造价较低。
⑤球形钢支座主要技术性能:
1、支座竖向承载力1000~60000KN,分为25级;
2、支座转角位0.02rad、0.03 rad和0.05 rad;
3、支座水平摩擦系数≤0.03;
4、支座水平抗力大于竖向承载力的20%,并可根据工程需要进行变更;
5、支座适用温度﹣40℃~﹢70℃。

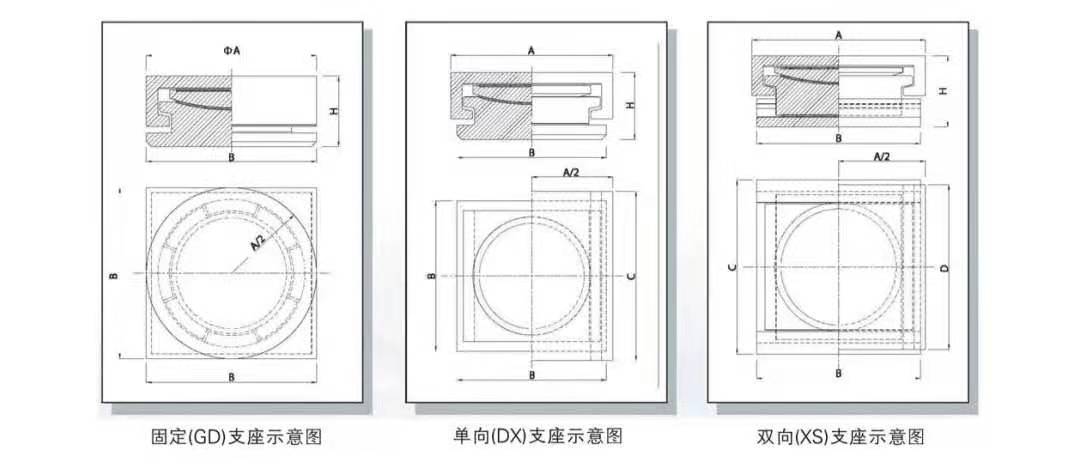

⑥球形钢支座的主要规格:
